機器視覺表面缺陷檢測-機器視覺檢測中的缺陷檢測都檢測什麽?
發布時間:
2025-03-12
來源:
工廠中傳統使用的人工檢測方法,抽檢率低、準确性不高、實時性差、效率低、勞 動強度大。在使用機器視覺檢測技術後可以有(yǒ¶u)效的改善,正因如此,機器視覺檢測技術應用日益廣泛。
機器視覺表面缺陷系統基本組成
圖像獲取模塊由工業相機、光學鏡頭、光源及其夾持裝置等組成,其功能是完成産品表面圖像的采≠集。
照明系統中使用的光源打亮待檢樣品,視覺成像系統中相(xiàng>)機和鏡頭的組合将樣品表面信息傳送到傳感器中,利用相機內置的轉換器将光電信号轉換為可供軟件算法識别處理的數字信号。
目前工業相機主要基于CCD或CMOS芯片的相機,CCD是目前機器視覺是常用的(♠de)圖像傳感器。
機器視覺光源直接影響到圖像的質量。Ω目前常用的光源有鹵素燈、熒光燈和發光二級管(LED)。以光源和一些(x÷iē)其他光學輔助器件共同組成的照明系統根據相機和光源的放(fà♠ng)置位置,照射方式的不同,我們大緻可以将其分為明暗場照明、結構光★(guāng)照明等方式。
以明場照明和暗場照(z hào)明為例,這兩種照明方式主要是↕(shì)希望表達相機與光源之間的位置關系。
當在實際檢測中,将光源與相機異側放置,光源直接照α射在待檢樣品上,相機接受目标上的反射光。而暗場照明則不同,相機與光源在同一側放置,光源照射在待檢樣品上(shà®ng),相機接受的樣品表面的散射光。
圖像增強目的著重突出樣品表面更受關注的特征部分。
讓待檢樣品中需要使用的部分圖像特征更加凸顯,方便軟件算法進行進一步區分和計算,圖像複原是指采用指定的軟件,在計&算機上完成對質量較差的圖像重建和複原的過程。
在整個過程中通常采用圖像增強的方法,而圖像複原試圖利用退化過程的先驗知(↑zhī)識,來恢複已被退化圖像的本來面目,如加性噪聲、運動模糊的複原等。
圖像分割的目的是把圖像中目标區域分割出來,以便進行下一步的處理。
表面缺陷檢測應用

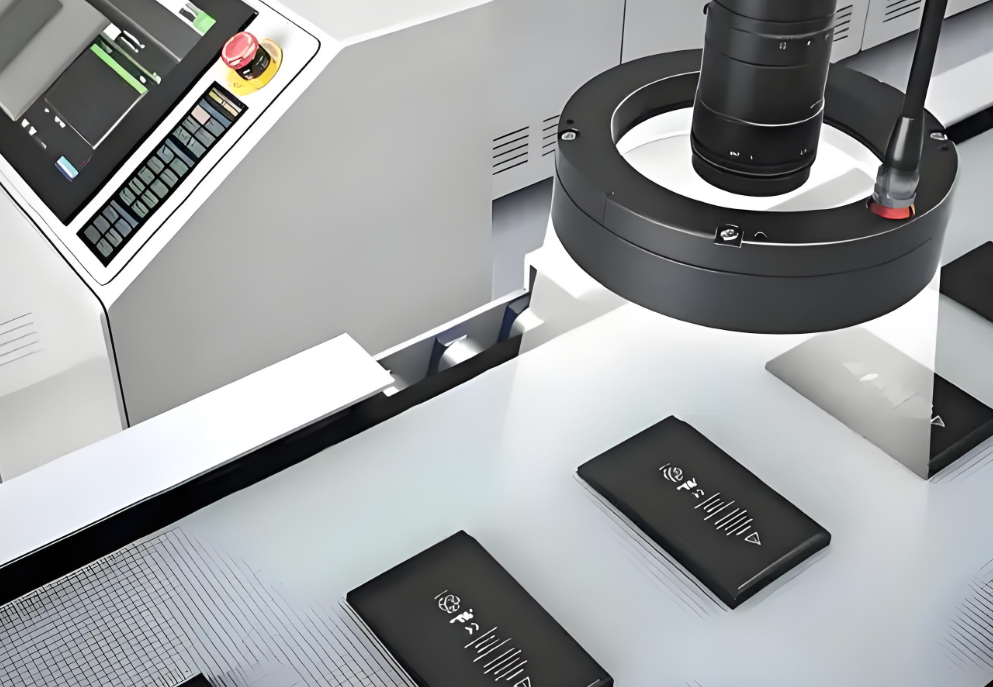

①針對新能源領域中的各個部件進行外觀缺陷檢測,以電池為例,檢測系統可(≠kě)以完成對極片表面檢測,封裝包檢測以及整個電池表面是否存在夾傷、劃痕等缺陷。
②3C電子等電子産品中電路闆上是否存在的β劃痕、髒污、染色不良等缺陷。
③針對芯片制造行業進行瑕疵檢測,判斷表面是否存在劃痕、污染、封裝不良等缺陷。

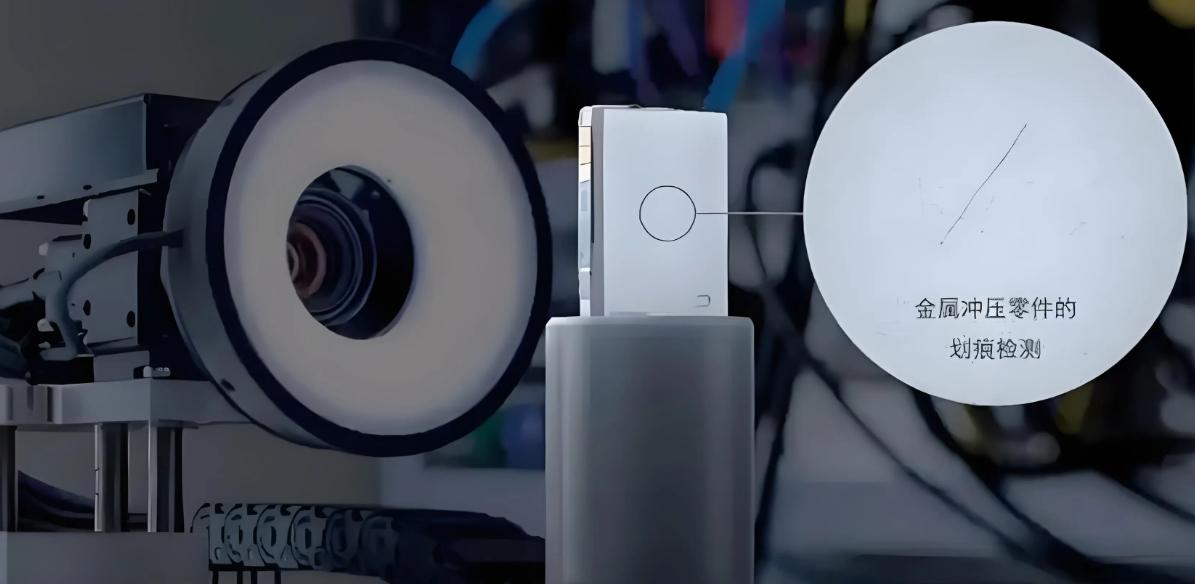

④針對五金行業進行視覺缺陷檢測,判斷軸承、彈簧等五金零部件表面是否存在缺損、劃傷、髒污等缺陷。
⑤可以完成對手機屏幕表面缺陷的檢測,檢查表面是否存在≥缺損、劃痕和瑕疵等問題。
⑥檢測印刷品的污點和色差等缺陷。
⑦食品包裝上的字符、污點、劃痕、邊緣缺失、裂紋、顔色區分、↑線狀異色、印刷缺損、色差等。
