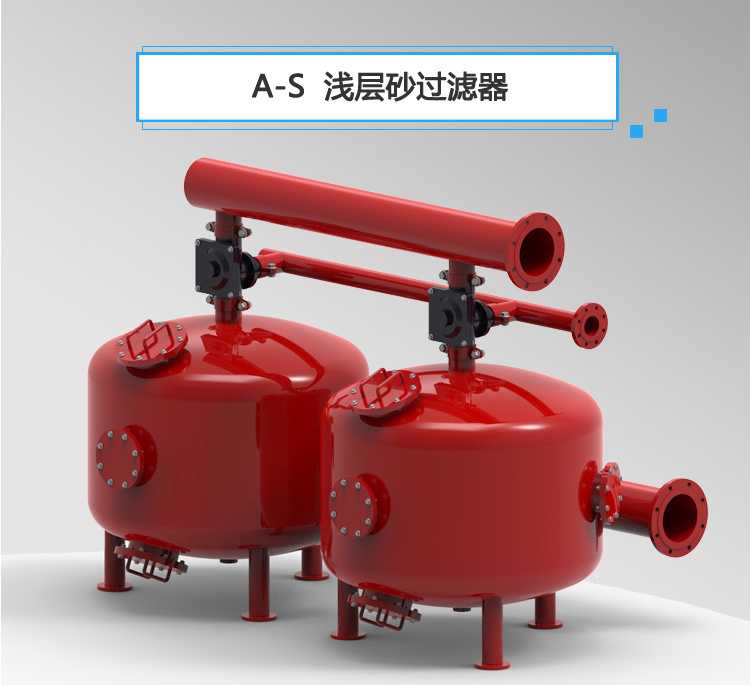

A-S介質過濾器
- 産品描述
- 産品功能特點
- 産品實例
-
A-S系列淺層介質過濾器是利用石英砂作為過濾介質的一種過濾器，可有效去除水★中各中懸浮物、微生物、以及其他微細顆粒，最終達到降低水濁度、淨化水質效δ果。本系統為全自動系統，如果在沒有人為操作的情況下，系統每隔 2H 會自(zσì)動反洗一次（反洗間隔參 數可以根據用戶情況自行更改）。
工作原理：
正常工作時，污水通過進水口達到介質層，這時→(shí)大部分污染物被截留在介質上表面，細小的污物及其他浮動的有&機物被截留在介質層內部。當水中雜質和各種懸浮物達到一定量的(♠de)時候，過濾系統通過壓差控制裝置實時檢測進出口壓差，當壓差達到設定值時，電控PLC會給控制系統中的(∏de)三通電磁閥發送信号，三通電磁閥會通過水路自動控制(≥zhì)對應的過濾單元的三通閥門，讓其關閉進口通道并同時(sh→í)打開排污通道，這時由于排污通道(d♥ào)壓力較小，其他過濾單元的水會在水的壓力作用下由該過濾單元的出水口進入，并持續沖刷該過濾單元的介質層，從而達到清洗介質的效果，沖洗↔後的污水在水壓的作用下由該過濾單元的排污口進入排污管道，完成一次排污過程。排污工(gōnλg)作結束後,系統自動入下一個工作循環。該種過濾器也可采用定時控制♣(zhì)的方式進行排污，當時間達到定時控制器設定的時間時(sh í)，電控盒發出排污清洗信号給三通電磁閥，具體排污過程如上。

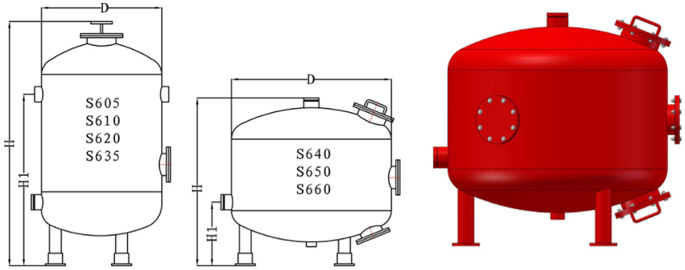

型号規格：
型号
罐體尺寸
D
D1
H
H1
過濾面積
不同水流速下的流量
5m/h
8m/h
10m/h
15m/h
20m/h
25m/h
35 m/h
inch
mm
mm
m2
m3/h
S605
12
300
37.5
116.5
150
0.07
0.35
0.6
0.7
1
1.4
1.8
2.5
S610
16
400
50
1105
180
0.12
0.6
1
1.2
1.8
2.4
3
4.2
S620
20
500
25-75
1210
180
0.2
1
1.6
2
3
4
5
7
S635
25
625
50-100
1200
180
0.3
1.5
2.4
3
4.5
6
7.5
10.5
S640
30
750
50-100
1070
300
0.44
2.3
3.5
4.5
2.2
8.8
11
15.4
S650
36
900
50-100
1110
300
0.63
3.2
5
6.3
9.45
12.6
15.8
22
S660
48
1200
50-100
1110
300
1.13
5.7
9
11.3
17
22.6
28.3
39.6
AIGER A-S系列性能參數描述：
- 單台工作最高水流量：50m³/h
- 壓力等級：0.25MPa~0.5MPa
- 工作水溫範圍：0~65℃
- 出水濁度：可控制在3度以下
- 進出口連接方式：法蘭 &nbs∞p;
- 反沖洗水量：占過濾水量：1~3%
- 控制方式：壓差控制，定時控制
- 排污方式：自動排污，安全可靠、無故障
- 額定操作電壓：220v、50HZ
- 安裝方式：安裝方式靈活，可采用上下疊加或平行擺•放、多列并聯等方式

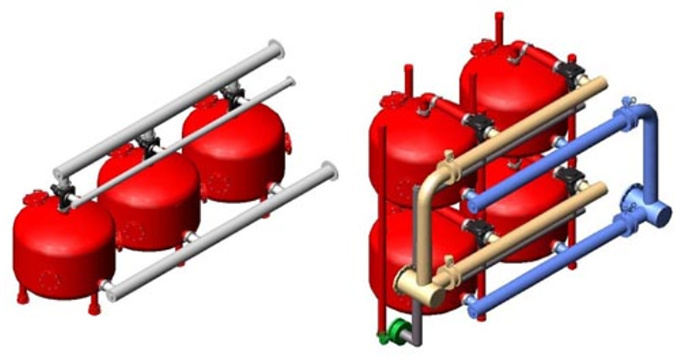

安裝示意圖

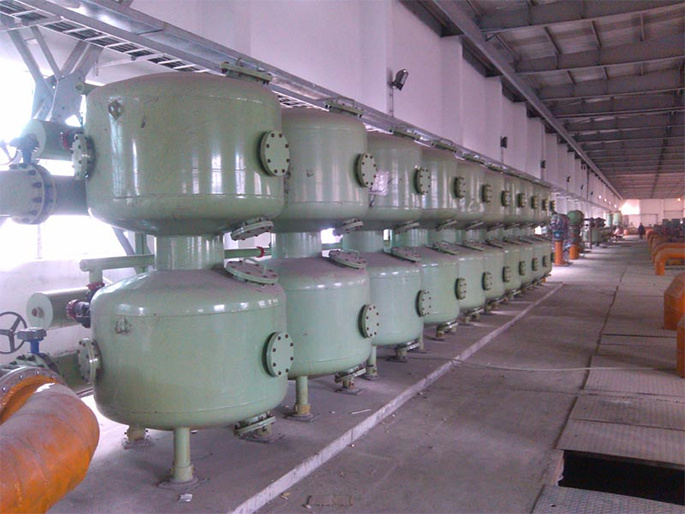

現場應用
關鍵詞:- A-S介質過濾器
- 淺層砂過濾器
