基于機器視覺的表面缺陷檢測
發布時間：
2025-04-02
來源：
我們是一個制造大國，每天都要生産大量的(d≈e)工業産品。用戶和生産企業對産品質量的要求越來越高，除要求滿足使用性能外，還要有良好的外觀，即良好的表面質量。但®(dàn)是，在制造産品的過程中，表面缺陷的産生往往是不可避免的。人工檢測是β産品表面缺陷的傳統檢測方法，該方法抽檢率低、準确性不高、實時性差、效率低、勞動強度大₩、受人工經驗和主觀因素的影響大，而基于機器視覺的檢測方法可以很大程度上克服上述弊端。
美國機器人工業協會(RIA)對機器視覺下的定義為(wβèi)：“機器視覺是通過光學的裝置和非接觸的傳™感器自動地接收和處理一個真實物體的圖像，以獲得(d≠e)所需信息或用于控制機器人運動的裝置”。
機器視覺檢測系統通過适當的光源和圖像傳感器(CCD攝像機)獲取産品的表面圖像，利用相應的圖像處理×算法提取圖像的特征信息，然後根據特征信息進行表面缺陷的定位、識别、分級等判别和統計、存儲、查詢等操作;

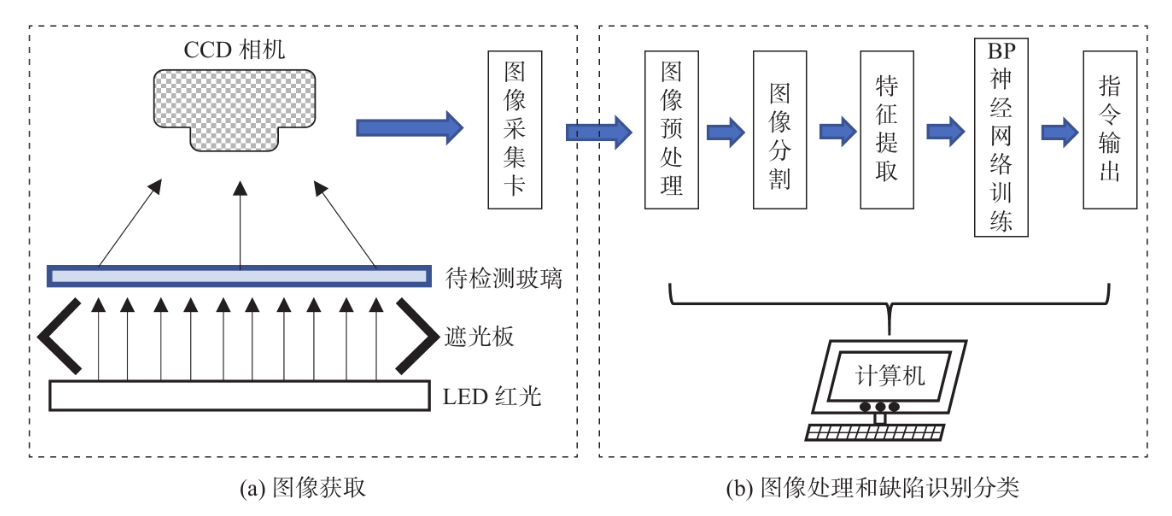

視覺表面缺陷檢測系統基本組成主要包括圖像獲取模塊、圖像處理模塊、圖像分析模塊、數(sh∞ù)據管理及人機接口模塊。
圖像獲取模塊

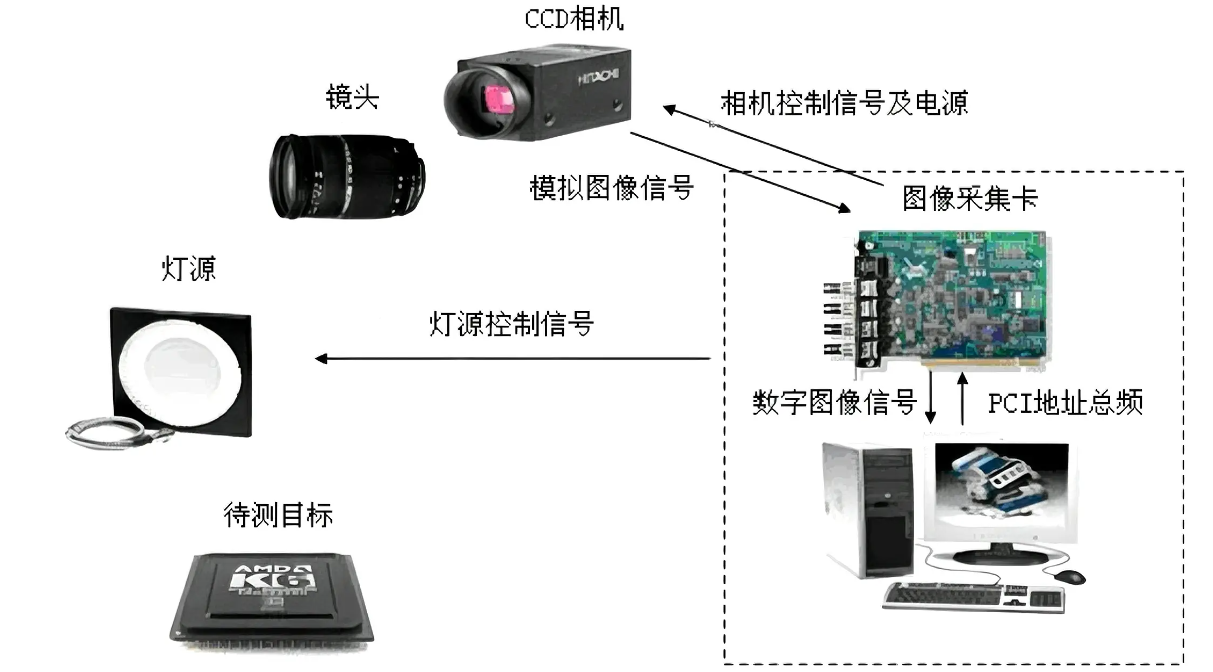

圖像獲取模塊由CCD攝像機、光學鏡頭、光源及其夾持裝置等組成，其功能是完成産品表面圖像的采集。在光(guāng®)源的照明下，通過光學鏡頭将産品表面成像于相(xiàσng)機傳感器上，光信号先轉換成電信号，進而轉換成計Ω算機能處理的數字信号。
圖像處理模塊
圖像處理模塊主要涉及圖像去噪、圖像增強與複原、缺陷的檢測和目α标分割。由于現場環境、CCD圖像光電轉換、傳輸電(&diàn)路及電子元件都會使圖像産生噪聲，這(zhΩè)些噪聲降低了圖像的質量從而對圖像的處理和分( fēn)析帶來不良影響，所以要對圖像進行預處理以去噪。圖像增強目是(sh→ì)針對給定圖像的應用場合，有目的地強調圖像的整體或局部特性，将原來(láiε)不清晰的圖像變得清晰或強調某些感興趣的特征，擴大圖像中不同物體特征之間的差别，抑制不感興趣的特征，使之改善圖像質量、豐富信息量，加強圖像判讀和識别效果的圖像處理ε方法。圖像複原是通過計算機處理，對質量下降的圖像加以重建或複原的處理過程。圖像複原很(h'ěn)多時候采用與圖像增強同樣的方法，但圖像增強的結果還需要下一階段↔來驗證;而圖像複原試圖利用退化過程的先驗知識，來€恢複已被退化圖像的本來面目，運動模糊的複原等。圖像分割的(λde)目的是把圖像中目标區域分割出來，以便進行下一步的( de)處理。
圖像分析模塊
圖像分析模塊主要涉及特征提取、特征選擇和圖像識别。特征提取的作用是從(&cóng)圖像像素中提取可以描述目标特性的表達量，把不同目标間的差異映射到低維的特征™空間，從而有利于壓縮數據量、提高識别率。表↓面缺陷檢測通常提取的特征有紋理特征、幾何形狀特征、顔色特征、變換系數特征等，用這些多信息融合的特征向量來可靠地區分不同類型的(de♦)缺陷;這些特征之間一般存在冗餘信息，即并不能保證特征集是好的，好的特征集應具備簡約性>和魯棒性，為此，還需要進一步從特征集中選擇更有↑利于分類的特征，即特征的選擇。圖像識别主要根據提取的特征集來訓練分類器，使其對表面缺陷類型進行(xíng→)正确的分類識别。
産品缺陷檢測
産品缺陷檢測方法可以分為三種。
一種是人工檢測法，這種方法不僅成本高，而且在對微小缺陷進行判别時，難以達到所需要的精度和©速度，人工檢測法還存在勞動強度大、檢測标準一緻性差等缺點。
第二種是機械裝置接觸檢測法，這種方法雖然在質量上能滿足生産的需要，但存在檢測設備價格高、靈活性差、速度慢(↔màn)等缺點。
第三種是機器視覺檢測法，即利用圖像處理和分析對産品可能存在的缺陷進行檢測，這種方法采用(y↔òng)非接觸的工作方式，安裝靈活，測量精度和速度都比較高。同一台機器視覺檢測設備可(k≈ě)以實現對不同産品的多參數檢測，為企≈業節約大筆設備開支。
差值檢測缺陷待檢測物品的缺陷表現在圖像上，即為缺陷處的(de™)灰度值與标準圖像的差異。将缺陷圖像的灰度值同标準圖像進行比較，判斷其差值(兩幅圖灰度★值的差異程度)是否超出預先設定的阈值範圍，能判斷出待測物品有(yǒ←u)無缺陷。
表面缺陷類型
在實際應用中，不同産品對缺陷的定義也不一樣。一般來說(shuōΩ)，産品表面缺陷分為結構缺陷、幾何缺陷和顔色缺陷等幾種類型。
常見的工件完整性檢測屬于結構缺陷檢測，尺寸規格檢測屬于幾何缺陷檢測，而印刷品質量β檢測中常需要進行顔色缺陷檢測。
問題和難點
1）基于機器視覺的表面缺陷檢測将是未來研究和發展的主要方向，目前☆，基于機器視覺的表面缺陷檢測理論研究和實際應用等環節均有可喜的成果，但仍存在下面主要的問題和難點：
2）受環境、光照、生産工藝和噪聲等多重因素影響，檢測系統的信噪比一般較低，微弱信号難以檢出或不能與噪聲有(☆yǒu)效區分。如何構建穩定、可靠、魯棒的檢測系統，以适應光照變化(≠huà)、噪聲以及其他外界不良環境的幹擾，是要解決的問題之一。
3）機器視覺表面缺陷檢測，特别是在線檢測，其特點是數據量龐大、冗餘信息多∑(duō)、特征空間維度高，同時考慮到真正的機器視覺面→對的對象和問題的多樣性，從海量數據中提取有(÷yǒu)限缺陷信息的算法能力不足，實時性不高。
4）與機器視覺表面檢測密切相關的人工智能理論雖然得到了很大的(←de)發展，但如何模拟人類大腦的信息處理功能(★néng)去構建智能機器視覺系統還需要理論上(s hàng)的進一步研究，如何更好的基于生物視覺認識、指導機器(qì→)視覺的檢測也是研究人員的難點之一。
5）從機器視覺表面檢測的準确性方面來看，盡管一系列算法不斷出現，但在實際應用中準确率仍然與滿足實際應用的需求尚有一定差距，如何解決準确識别與模糊特征之間、實時性與準确性之間₩的矛盾仍然是目前的難點。
發展趨勢
随著計算機技術、信息技術、電子技(j₽ì)術、傳感器技術和仿生技術(shù✔)等的發展，機器視覺檢測方法也必将得到迅速的發展。技術 和市場需求等因素決定了機器視覺表面缺↑陷檢測的發展趨勢為：
1)MARR理論對計算機視覺發揮了巨大作用，其核心是将視覺理解±為3D重建的過程。但是，從3D場景到2D圖像是一個φ(gè)多對一的映射，在映射的過程中損失了深度信息;灰度是對(€duì)場景的惟一的測量值，諸如光照、材料特性、朝向和距離等信息都©無法反映;成像中由于噪聲及環境等因素的幹擾，都會使圖像産生失真。為此，需要研究視(sh$ì)覺檢測新理論和新方法，如發展主動視覺、增強視覺系統的智能學習能£(néng)力等。
2)從生物視覺得到啓發，吸收來自心理學、生理學等其他學科中生λ(shēng)物視覺的研究成果，基于生物視覺機制為視覺檢測提供研究新思路(¶lù)，模仿生物視覺多尺度、層次性的視覺特點，結合視覺任務，引入先驗知( zhī)識的指導，同時将機器視覺、機器聽覺、機器嗅覺、機器觸覺等多信息相(xià♥ng)互融合，突破單一視覺信息的局限性，也将成為機器視覺檢測的發展方向之一。
3)研究更具魯棒性的圖像處理和分析算法，提高圖像處理的有效性和和執行效率，±降低算法的複雜度，提高識别的準确性。在在線檢測系統中，要>(yào)特别注重實時性，視覺本身具有內在的并₽行性，為此，還在要理論、算法和技術等多方面δ研究視覺并行計算，提高視覺計算的速度。同時(sh>í)，進一步研究算法性能的評價方法，以對算法的效率和(h™é)性能作了科學、準确的刻畫和評價。
4)研究完整3維場景重建方法。現有3維場景重建理(lǐ )論和算法基本都局限于對目标“可視”部分的重構，如果用Marr視(shì↕)覺計算理論來說，還主要停留在2.5維表達上，這種表達僅提供了物體可(kě )見輪廓以內的3維信息。如何恢複物體完整表面的信息，即包括物®體表面不可見部分，是一個複雜但也(yλě)亟待解決的問題。
5)采用統一而開放的标準，構建标準化、一(¶yī)體化和通用化的解決方案，标準化(h✔uà)與個性化的進一步統一，研發可靠性高、λ維護性好、便于不斷完善和升級換代、網絡化、自動化和智能化更高的機器(q↕ì)視覺系統是今後的發展趨勢。
總結
機器視覺系統的研究和應用範圍涵蓋了工業、農業、醫藥、軍事、交通和(γhé)安全等國民經濟的各個領域，基于機器視覺的産品表面質量檢測在現代自動化生産中得到了越來越↕多的重視和應用。
機器視覺表面缺陷檢測系統中，圖像處理和分析算法是重要的內容，通常的流程¥包括圖像的預處理、目标區域的分割、特征提取和選擇及缺陷的(d e)識别分類。每個處理流程都出現了大量的算法，這些(γxiē)算法各有優缺點和其适應範圍。如何提高算法的準确性、執行效率、實 時性和魯棒性，一直是研究者們努力的方向。
機器視覺表面檢測比較複雜，涉及衆多學科和理論，機器(γqì)視覺是對人類視覺的模拟，但是目前對人的視覺機Ω(jī)制尚不清楚，盡管每一個正常人都是“視覺專家&rdqu↑o;，但難以用計算機表達自己的視覺過程，&因此構建機器視覺檢測系統還要進一步通過研究生物視覺機理來完善，使檢€測進一步向自動化和智能化方向發展。
