連鑄坯去毛刺機
- 産品描述
- 産品功能特點
- 産品實例
-
設備概述：
随著社會發展的不斷進步，現代化的闆坯連鑄機為(wè÷i)了更好的實現連鑄連軋,在闆坯拉出扇形段完成定尺切割後,必須在線去除。由于火焰切割在鑄坯切面下方産生的融渣、毛刺,然後通過輥道直接輸送進入熱軋加熱爐。毛α刺含有氧化物,呈不規則條狀,硬度較高,如果去除不淨在軋制時會嵌入熱軋闆中對産品質量産生影響,嚴重的甚至損壞軋輥,為此必須在線将毛刺去除。
在線錘刀式去毛刺機的主要特點就是(sh•ì)可以在闆坯輥道上輸送的同時也可以進行去毛刺工作,無需停頓,符合目前σ闆坯鑄機高拉速、連鑄連軋的節奏要求。
連鑄坯去毛刺機能有效快速地去除鋼坯毛刺，防止對軋鋼成品的(deα)表面質量帶來影響，保證軋鋼質量。設備采用鋼坯在移動過程中圓刮刀鏟除鋼坯毛刺，對提高(g♥āo)毛刺的去除率，保證連鑄坯的質量具有重要作 用。ZYT連鑄坯去毛刺機(j'ī)有兩種型式：刮刀式、錘刀式。

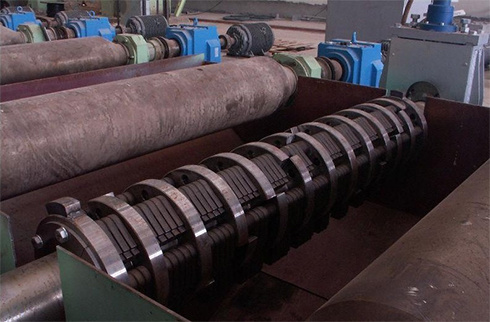

錘刀式
設備型号：ZYT-QMC-1/2（1-刮刀式；2-錘刀式）
設備組成：
去毛刺機主要由前升降座、去毛刺橫梁、後升降座、旋轉氣缸、電氣系統及π位置檢測開關等組成。
- 前升降座包括： 升降支架、油杯、軸承座、空氣彈簧等；空氣彈簧充氣，軸承座升起并帶動去毛刺橫梁升起。 行程40mm
- 去毛刺橫梁包括：去毛刺軸、氣缸、氣缸升降氣腔、冷卻水回路、φ刮刀刀片
- 後升降座包括：空氣彈簧充氣，軸承座升起并帶動去毛刺橫梁升起。行程40mm
- 旋轉氣缸：刮刀将鋼坯毛刺去除後，氣缸帶動去毛刺橫梁轉動90度，将刮下的毛刺傾倒入下部的料鬥中
- 刮刀種類：方刮刀、圓刮刀
- 刮刀升降方式：獨立氣缸、獨立彈簧
- 電氣系統及位置檢測開關包括：PLC控制單元、操作台、接近開(kā☆i)關、闆坯檢測激光對射傳感器和氣動控制櫃
技術指标：
- 适用鑄坯：熱态鑄坯、在線去毛刺
- 鑄坯溫度：500～900℃
- 去毛刺時鑄坯速度：最大20m/min
- 鑄坯凹曲度：最大15mm/m
- 前後鑄坯最小間距：3000mm
- 去毛刺周期時間：40～90s
- 去毛刺刮刀垂直行程：最大150mm
- 空氣彈簧行程：80mm
- 小氣缸行程：70mm
- 去毛刺橫梁旋轉角度：90°
- 旋轉氣缸行程：320mm
- 空氣潔淨度：潔淨的壓縮空氣
- 氣源壓力：0.55～0.7MPa
- 空氣輸出風量：400N m3/min
- 水質：工業用淨化水
- 水壓：0.4～0.55 MPa
- 流量：4m3/h
關鍵詞:- 連鑄坯去毛刺機
