高爐料面監視系統
- 産品描述
- 産品功能特點
- 産品實例
-
系統概述
ZYT高爐料面監視系統是一種特殊的工業閉路電(dià§n)視系統。它專用于冶金行業高爐爐內，直接遠距離觀↑察爐內料面分布、高度-溫度等狀況，是對高爐爐內(nèi$)工況進行監視觀察必不可少的設備。還可用于LF爐、 VD爐等的爐內監視(✘shì)。
設備型号 ：ZYT-GLCX-200-A/B A-閘閥式；B-插入式
系統組成：
紅外攝像儀主體（包括：攝像槍、水冷套、 退出裝₩置、密封、氮氣防護裝置、測溫裝置）
系統控制箱
圖像料位溫度分析處理機
監視器
濾清系統（氮氣穩壓罐）
UPS電源（用戶選配）
硬盤錄像系統
顯示器
配套金屬軟管
電纜和視頻線
系統功能：

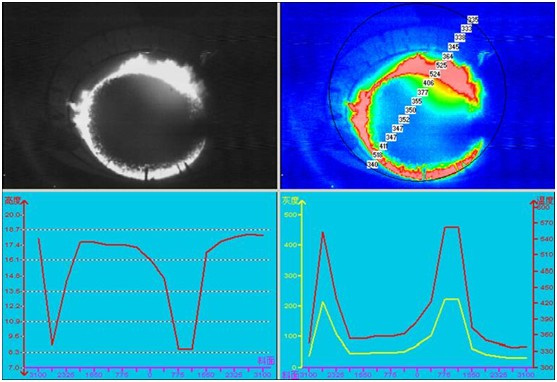

- 系統綜合運用圖像采集、模式識别、色譜溫度分析、料位高度計算和圖像存儲、網絡傳輸技術，↑ 實時連續分析高爐內料面溫度變化和料位高度， 繪制動态溫$度、料位曲線
- 按照雷達掃描原理，勻速旋轉掃描圖像分析窗口中的各點溫度和高度，形成連續動态和靜态曲≤線。在爐內溫度≥200℃時，能看清爐內布料情況
- 可顯示對應點的溫度數值
- 可快速更換、檢修攝像機和鏡頭
- 硬盤錄像，并在網絡上傳輸、查詢、回放
技術指标：
- 掃描方式：PLA 制625行/50場 2：1隔行
- 視頻輸出：1VP-P同步正極性75Ω
- 信噪比：不少于42db
- 爐內工作溫度：≤2000℃
- 系統外設最高溫度：≤80℃
- 鏡頭視場角：110°（對角線）
- 顯示模式：彩色/黑白
- 系統水平清晰度：≥480線
- 冷卻水：溫度≤38℃
- 壓力：0.1～0.5Mpa，
- 流量>3N m3/h 壓縮空氣（氮氣最佳）：溫度≤35℃ 流量：>3N m3₹/h
- 總進水管徑為G1/2”，氮氣總進氣管為G1” 供電：AC220&plu¥smn;10%V 50HZ
- 功耗：≤500W
關鍵詞:- 高爐料面監視系統
