連鑄坯紅外自動定尺切割系統
- 産品描述
- 産品功能特點
- 産品實例
-
系統概述：
紅外自動定尺切割系統是∏(shì)中遠通公司機器視覺産品在鋼鐵行業的重要(✘yào)應用之一，目前已應用在國內衆多鋼鐵企業。
非接觸式紅外自動定尺切割系£統适用于各種切割方式的連鑄機，一套系統可以同時識别判斷1～8流鑄坯、1～2流闆坯。整套系統投φ資少，安裝不用改變原有的生産設備，調試不影響生産、操作簡單方便，免維護。該技術經我公司推廣在多個鋼廠應用。
設備型号：ZYT-ZPQG-Ⅲ系統原理：

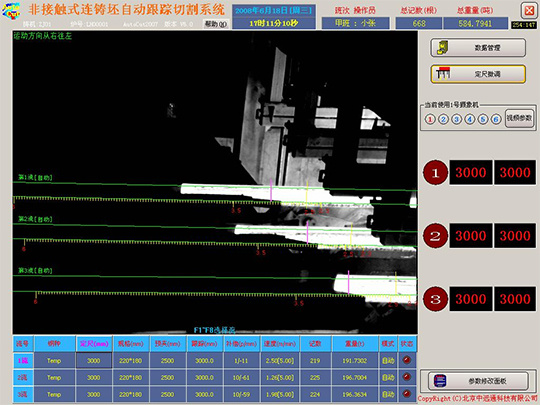

通過架設在輥道旁邊的攝像機采集現場圖像進入計↓(jì)算機經過加速模塊對模拟視頻信号處理并做A/D轉換而成為數字信号，圖像采集達到實時(αshí)，多路視頻輸入，立體視覺序列圖像分析，運動圖像顯示，攝像機♦的同步多 路切換，圖像處理與視頻信号的同步結→合，完全實時傳輸處理的效果，滿足複雜的現場工藝要求。自動控置切 割設備，發出指令：預夾緊"\夾緊\切割等控制信号。
功能特點：
- 适用于多種剪切方式
- 根據用戶的現場工藝條件設計發出預夾緊、切割等信号
- 數據庫生産管理可在線打印生産報表，包括每班每天各種數據的統計
- 系統識别誤差＜2mm
- 對火切機回位不準，有解決辦法，并保證剪切精度
- 每流可根據用戶的要求發出預夾緊、夾緊、切割、輥升、輥降切割車返回等信号
技術指标：
- 定尺控制精度：5～10mm
- 定尺範圍：2000mm～18000mm
- 顯示畫面：單屏、雙屏或多屏
- 紅外攝像機數目:1～6台, 每3米定尺 至少需要一台
- 控制的流數：方坯1～8流、闆坯1～2
- 流輸出信号：繼電器輸出，AC220V/ DC24V到用戶PLC
- 網絡通訊：标準RJ45以太網接口與上 位機通訊
系統部件的作用：
- 近紅外攝像機：取得近紅外溫度場圖像并傳輸給系統處理器。系統處理器把圖像轉換為數字圖像，通過動态溫度圖像識别技α術，計算機能夠準确地從複雜的背 景圖像中識别出鑄坯的圖像，這樣當≠鑄坯的頭部到達定尺線位置時，計算機就可以發出切割信号。
- 信号發生器：用于向PLC輸出信号。
現場攝影機安裝
- 攝象機到鋼坯的水平距離：1～6米
- 攝象機到鋼坯的垂直高度：1～6米
機櫃的形式
- 立式、台式（尺寸、顔色可以按用戶要求定制）

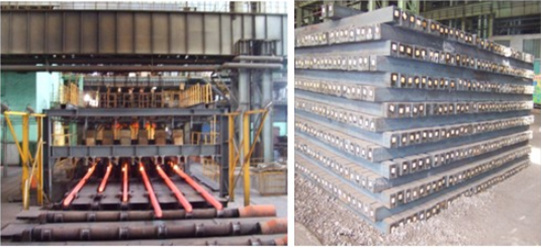

應用實例：
關鍵詞:- 紅外定尺
