機械手自動焊接系統
- 産品描述
- 産品功能特點
- 産品實例
-
機械手自動焊接系統結構：

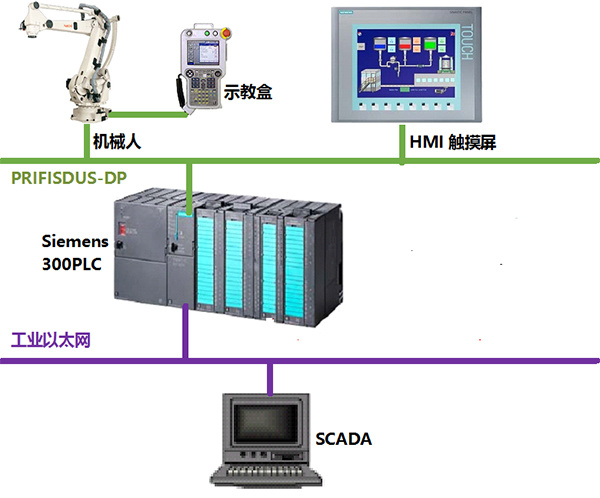

機器人自動焊接設備包括：機器人系統、焊接電↓(diàn)源、移動地軌、安全防護裝置、電控系統、焊接平台、SCADA (上位設備)等。機÷(jī)器人帶有定位和焊縫跟蹤系統。電氣控制櫃是機器人主要控制單元，內(nè₽i)置西門子控制模塊、輸入輸出模塊、電源模塊、繼電器、接線端子©等電氣元件。電氣系統保護等級為IP54。SCADA用于本地顯示操作(∞zuò)與遠程控制，系統結構圖如下圖。
機械手自動焊接系統工作流程：
- 将待焊接物料在變位台上按設計位置安放并夾緊。
- 在觸摸屏上選擇該物料的焊接編号，按确認鍵後系統發出指令控制變位台工作，變位台動作π到位後，系統發出控制信号，通過PLC鎖定變位台動作，同時控制地 軌電機轉動。機器人平台到位後，通過PLC鎖定地(dì±)軌動作。
- 機器人根據傳感器檢測并判斷物料位置，如滿足條件，機(j↔ī)器人動作繼續，不滿足條件，系統發出報警需人工處理确認；
- 機器人帶動焊接頭貼近物料表面，根據設定焊縫路徑完成焊接（期間會微調路(l>ù)徑）。
- 将該區域焊接完成後後，機器人回到初始位置，同時解除鎖定信号，允許變位台和地軌進行下一個♣(gè)運動周期。完成全部焊接後，系統提示完成工作，進行其他物料的焊接。
工作模式和安全防護措施：
1）自動模式——通過操作屏或操作箱上的“↔自動啓動”來觸發全自動程序，自動模式下機器人系統會按照預先設計(jΩì)好的時序依次執行動作，中間不需要任何人工參與。
2）半自動模式——對機器人系統所負責的操作功能<(néng)進行幾個區域的劃分，通過人工對區域設備進行選擇，然後選擇&ldqu♠o;半自動啓動”來觸發選定區域的運行程序，進行一(yīγ)個周期循環動作。
3）手動模式——對機器人系統進行回零位操作。利用∑(yòng)機械手自帶的示教盒對機械手初始位置進行标定，對系統進↕行回到初始位操作。這種模式用在單獨的就地操作，尤其在試驗和維護時使用。
4）緊急停止——急停是一種安全模式，以防止發生危險或者當設備故障或誤動時(sh í)給出安全反應。緊急停止狀态下，設備動作被鎖定。
機械手自動焊接系統特點：
A.配備具有中文界面的機器人操作系統，方便操作者在很短的時間(ji>ān)內就掌握機器人的基本操作功能，以↕充分發揮機器人的生産效率，以便客戶的機器人投資盡快的産生效益為(wè®i)客戶提供完備的機器人中文操作說明書(πshū)，以方便操作者在機器人所裝配工件變化時能夠自主編寫有 (yǒu)關程序，并将方便客戶維護機器人。
B.控制系統靈敏可靠，故障少且操作和維護方便。
關鍵詞:- 機械手自動焊接系統
-
-

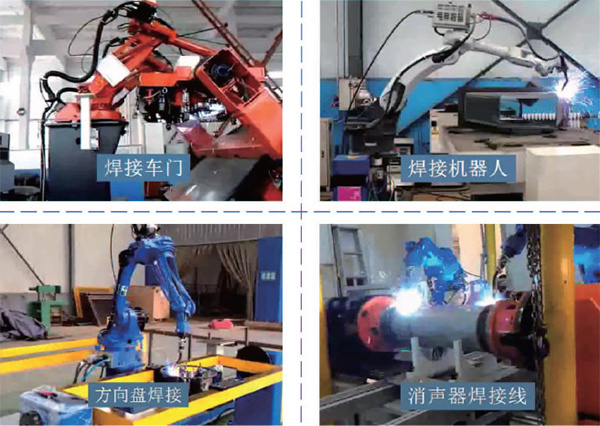

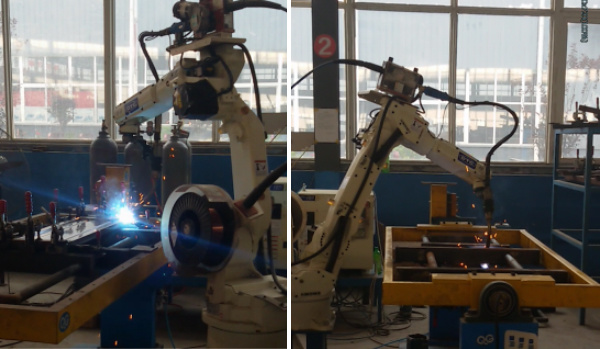

機械手自動焊接系統具體應用
