A500系列自動清洗過濾器
- 産品描述
- 産品功能特點
- 産品實例
-
A500系列為卧式電動刷式過濾器，濾網結構為楔型全不鏽鋼316，單台機處理的流量可達2400 m³/♦h，電機驅動不鏽鋼刷子在過濾器腔體內旋轉，清洗過濾網上的污物，污物(w<ù)經排污閥排出。
工作原理
污水由設備的入水口進入機內，粗濾網先對污水中的體(tǐ♠)積較大的雜質進行攔截，防止這些雜質進入機體內部後損壞機♠(jī)體內的部件。粗濾後水流向機體另一端的細濾網，細濾網對水中的雜質及污物進行最後的攔截。 因為污γ垢對濾網的堵塞使濾網中的水和濾網外的水有的壓力差，當這個(g™è)壓力差達到壓差開關的設定數值時，電控£盒發出排污信号，控制閥、電機驅動、機體上的排污閥同時打開。電機(&jī)轉動帶動機體內的不鏽鋼刷對濾網上的污垢進行清理，再通✔(tōng)過排污口排出污水，完成一次自清洗過程。該型過濾器同時安裝有定時控制器 ，可在一定時間間隔內定時排污。♠

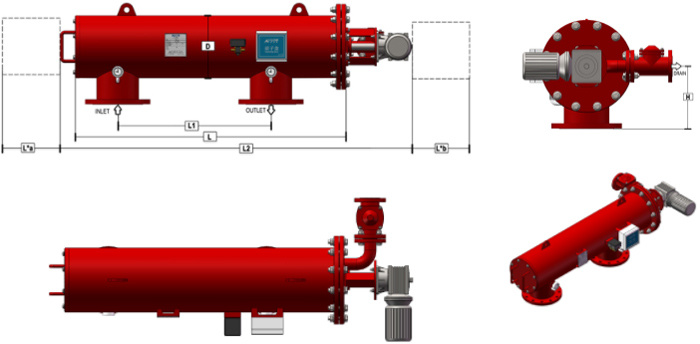

AIGER-A500系列型号規格
型号
DN
流量
過濾
面積重量
尺寸
D
L
H
L1
L2
L*a
L*b
inch
mm
m³/h
cm2
Kg
mm
A504
4
100
80
3530
180
325
1255
508
450
827
350
600
A506
6
150
150
3530
190
325
1330
508
500
902
400
600
A508
8
200
300
5650
235
325
1820
522
800
1392
600
900
A510
10
250
400
7910
340
426
1915
622
800
1482
700
900
A512
12
300
600
10880
415
426
2525
632
1100
2092
1100
1200
A514
14
350
900
13820
530
530
2525
735
1100
2092
1100
1200
A516
16
400
1100
13820
550
530
2525
745
1100
2092
1100
1200
A518
18
450
1500
13820
1020
720
2550
978
1100
2107
1100
1200
A520
20
500
2000
21760
1570
1016
2530
1268
1100
2067
1100
1200
AIGER-A500系列性能參數描述
- 單台處理水量：80~2000m³/h
- 系統工作壓力：0.25-2.5Mpa
- 壓力等級：1.0Mpa/1.6Mpa/2.5Mpa
- 工作水溫範圍：0~65℃
- 過濾精度：50 ~3000微米
- 過濾器水頭壓力損失：＜0.01 Mpa
- 進出口連接方式：法蘭
- 反沖洗時間：12~18秒
- 反沖洗水量：占過濾水量1~3%
- 控制方式：壓差控制/PLC定時控制/手動控制
- 排污方式：自動排污，安全可靠、無故障
- 額定操作電壓：三相、380v, 220v, 50HZ
- 安裝方式：卧式

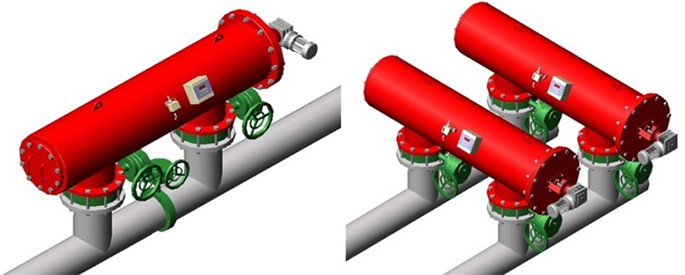

安裝示意圖

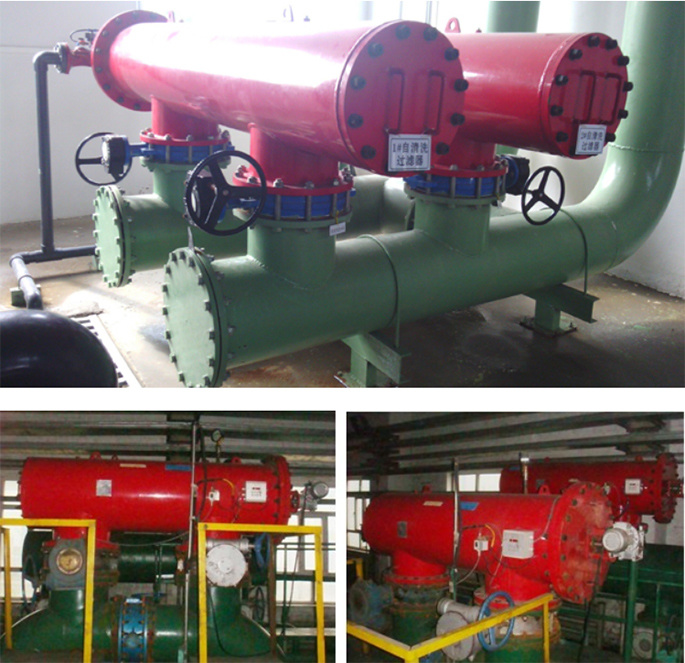

現場實物圖
