A200系列自動清洗過濾器
- 産品描述
- 産品功能特點
- 産品實例
-
A200系列有粗、細兩級過濾網，吸咀式清洗方式，卧式安裝。
工作原理
污水自入水口進入經過粗、細濾網過濾，然後流向出口。在過濾過程中，細濾網表&面逐漸積累水中的雜質，形成過濾雜質層。由于雜質堆積在細濾網的內側，因此在細濾網✔的內、外兩側就形成了一個壓力差。當壓差達到系統預設值時，↕自動清洗功能被啓動，此間系統的供水不中斷，反沖洗閥或者排污閥打開←，污水由排污閥排出。此時水力馬達室及集污器內的壓力大幅下降，由此通(t∞ōng)過吸咀吸污總成開始吸污過程。與此同時電機帶動集污器繞軸進行旋轉做軸向運動将整個細濾網內表面Ω完全清洗幹淨。該型過濾器同時安裝有定時控制器，可在一定時間間隔π內定時排污。

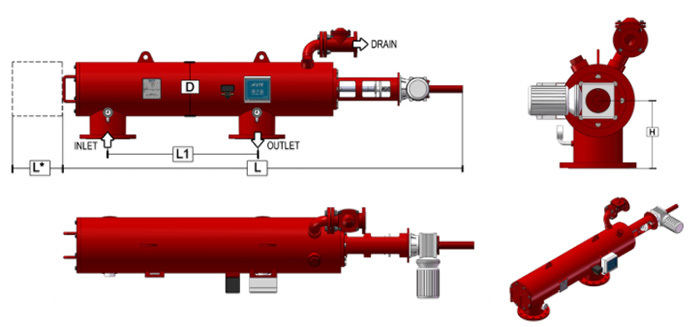

AIGER-A200系列尺寸圖
AIGER-A200系列型号規格
型号
DN
流量
過濾面積
重量
尺寸
D
H
L
L1
L*
inch
mm
m³/h
cm2
Kg
mm
A204
4
100
80
4900
145
273
245
2260
900
1400
A206
6
150
150
4900
180
325
275
2330
900
1400
A208
8
200
300
4900
200
325
275
2530
900
1400
A210
10
250
400
6670
320
426
333
2710
1100
1600
A212
12
300
600
10050
400
426
335
3460
1100
2350
A214
14
350
900
11550
480
480
367
3460
1270
2350
A216
16
400
1100
11550
560
530
400
3600
1270
2500
A218
18
450
1500
11550
745
610
440
3610
1270
2500
AIGER-A200系列性能參數描述
- 單台處理水量：80~1500m³/h
- 系統工作壓力：0.25-2.5Mpa
- 壓力等級：1.0Mpa/1.6Mpa/2.5Mpa
- 工作水溫範圍：0~65℃
- 過濾精度：50 ~3000微米
- 過濾器水頭壓力損失：＜0.01 Mpa
- 進出口連接方式：法蘭
- 反沖洗時間：12~18秒
- 反沖洗水量：占過濾水量1~3%
- 控制方式：壓差控制/PLC定時控制/手動控制
- 排污方式：自動排污，安全可靠、無故障
- 定操作電壓：三相、380v、220v、50Hz
- 安裝方式：卧式

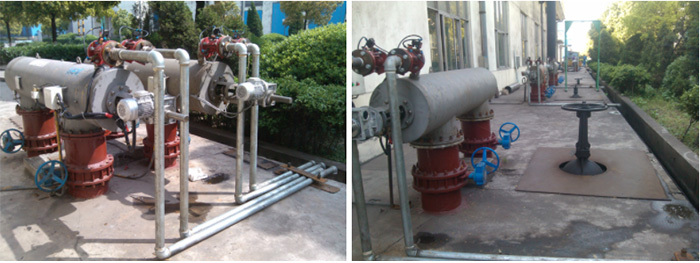

現場安裝圖
想了解更多請聯系：
北京總公司咨詢電話：010-57465012
鄭州分公司咨詢電話：15001058705
-
AIGER-A200系列性能參數描述
- 單台處理水量：80~1500m³/h
- 系統工作壓力：0.25-2.5Mpa
- 壓力等級：1.0Mpa/1.6Mpa/2.5Mpa
- 工作水溫範圍：0~65℃
- 過濾精度：50 ~3000微米
- 過濾器水頭壓力損失：＜0.01 Mpa
- 進出口連接方式：法蘭
- 反沖洗時間：12~18秒
- 反沖洗水量：占過濾水量1~3%
- 控制方式：壓差控制/PLC定時控制/手動控制
- 排污方式：自動排污，安全可靠、無故障
- 定操作電壓：三相、380v、220v、50Hz
- 安裝方式：卧式
-
