A300系列自動清洗過濾器
- 産品描述
- 産品功能特點
- 産品實例
-
A300系列采用水力活塞式驅動，進出口管徑可做到4-18英×寸，最高處理水量可達1500m3/h。有粗細兩級過濾器網，吸咀式清洗方式。
工作原理
污水自入水口進入經過粗、細濾網過濾，然後流向出口。在過濾過程中，細濾網表面逐漸積累水中的雜質，形成過濾雜質層。由于β雜質堆積在細濾網的內側，因此在細濾網的內、外兩側就"(jiù)形成了一個壓力差。當壓差達到系統預設值時，自動清洗功能(n™éng)被啓動，此間系統的供水不中斷，反沖洗閥或者排污閥打開，污水由排污閥排出。此時水力馬達室及集污α器內的壓力大幅下降，由此通過吸咀吸污總成開始吸污過程。此時同樣一股很強的反沖洗水流向←外部，吸咀上産生一股吸力再加上水流經過水力馬達時，由于液壓活塞壓力下降，帶動集污<器繞軸進行旋轉做軸向運動将整個細濾網內表面完全清洗幹淨。該型過濾器同時安裝有定時控制λ器，可在一定時間間隔內定時排污。

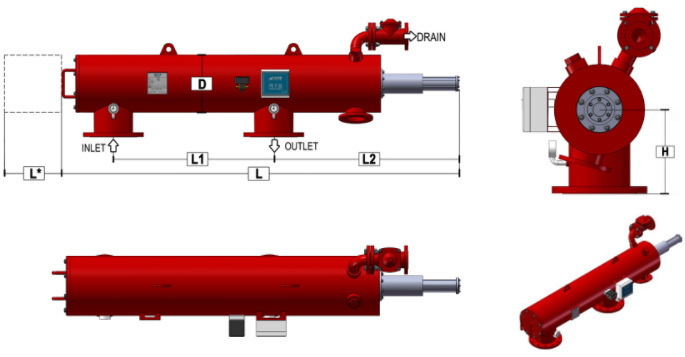

AIGER-A300系列尺寸圖
AIGER-A300系列型号規格
型号
DN
流量
過濾面積
重量
尺寸
D
H
L
L1
L2
L3
L*
inch
mm
m³/h
cm2
Kg
mm
A304
4
100
80
4900
145
273
245
1982
900
887
110
1400
A306
6
150
150
4900
180
325
275
2058
900
922
150
1400
A308
8
200
300
4900
200
325
275
2248
900
1072
190
1400
A310
10
250
400
6670
320
426
333
2424
1100
969
265
1600
A312
12
300
600
10050
400
426
335
3175
1100
1274
711
2350
A314
14
350
900
11550
480
480
367
3175
1270
1119
696
2350
A316
16
400
1100
11550
560
530
400
3322
1270
1269
693
2500
A318
18
450
1500
11550
745
610
440
3330
1270
1267
698
2500
AIGER-A300系列性能參數描述
- 單台處理水量：80~1500m³/h
- 系統工作壓力：0.25-2.5Mpa
- 壓力等級：1.0Mpa/1.6Mpa/2.5Mpa
- 工作水溫範圍：0~65℃
- 過濾精度：50 ~3000微米
- 過濾器水頭壓力損失：＜0.01 Mpa
- 進出口連接方式：法蘭
- 反沖洗時間：12~18秒
- 反沖洗水量：占過濾水量1~3%
- 控制方式：壓差控制/PLC定時控制/手動控制
- 排污方式：自動排污，安全可靠、無故障
- 額定操作電壓：三相、220v、380v、50Hz
- 安裝方式：卧式

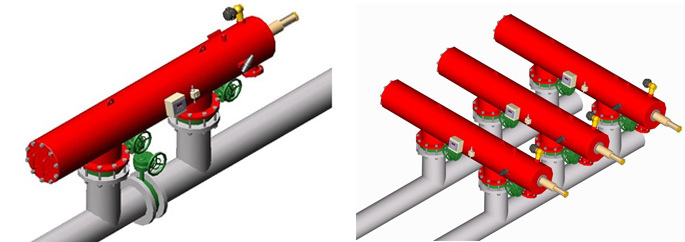

安裝示意圖

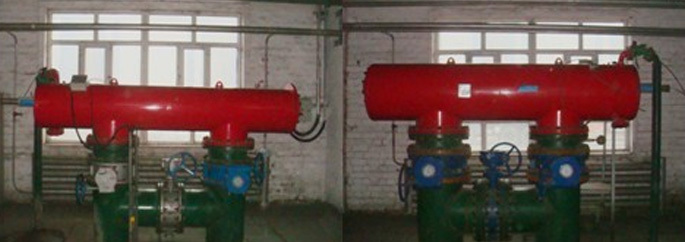

現場安裝圖
關鍵詞:- 自清洗過濾器
-
AIGER-A300系列性能參數描述
- 單台處理水量：80~1500m³/h
- 系統工作壓力：0.25-2.5Mpa
- 壓力等級：1.0Mpa/1.6Mpa/2.5Mpa
- 工作水溫範圍：0~65℃
- 過濾精度：50 ~3000微米
- 過濾器水頭壓力損失：＜0.01 Mpa
- 進出口連接方式：法蘭
- 反沖洗時間：12~18秒
- 反沖洗水量：占過濾水量1~3%
- 控制方式：壓差控制/PLC定時控制/手動控制
- 排污方式：自動排污，安全可靠、無故障
- 額定操作電壓：三相、220v、380v、50Hz
- 安裝方式：卧式
-
安裝示意圖
現場安裝圖
